영등포 에 있는 Time Square에 록슨 코리아에서 수입 한 Led 전광판 (16미터 *8미터) 4K 영상 시스템에 전용 전기 배전판을 납품 설치 을 하엿습니다.
 |
| LED전광판 설치중 사진 |
제품 사양 의전체 용량 과 실제 전체 용량 차이가 있어서 메인 NFB을 125A와을 150A사이에서 125A을 380V/4Wire +Gound , 그리고 전자식 time on/off 자동 제어 장치 와 각 분기 회로는 20A ELB 로 하엿고
 |
| 설치된 LED전광판 전용 배전판 |
각 분기 회로 또한 순차적으로 전기을 ON/OFF을 할수 있게 설계 하엿으며
광고 영상물 에 따라 역상이 돌출이 되기어 역상 전용 콘덴서 그리고 갑작 스러운 전기 충격에 노이즈 발생시에 휴즈을 설치 하여 장비 보호 기능 설치 하엿습니다.
 |

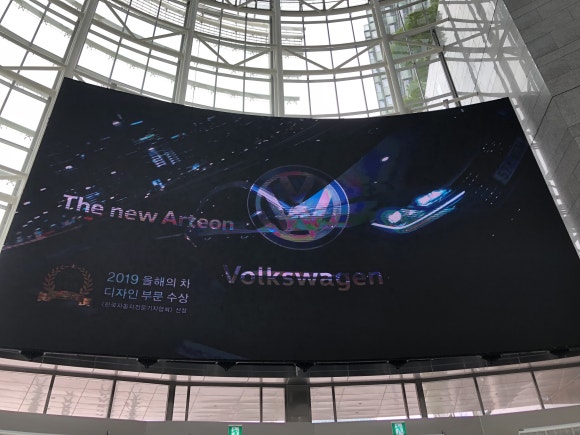

| LED전광판 설치후 전기 가동 실험 사진 |
