2019년에 영상 프로젝터 2대이상을 가지고 매팅과 같이 특수조명을 같이 연동해서 제어을 같이 하는 계기가 있어 현장에서 처음 시도 하엿습니다.
아 MAPPING 프로그램은 MAD MAPPER SOFTWARE을 사용 하엿습니다.
Mad Mapper software 구입은 www.madmapper.com에서 구입하시면 됩니다.
 |

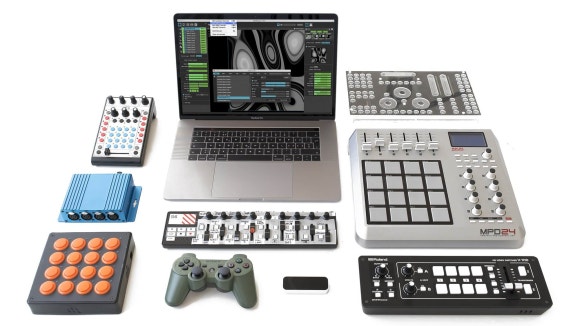

| mad mapper 와 연결 이 되는 장비 |
 |
| mad mapper software PC |
프로젝터는 NEC 프로젝터중 6000ANSI 급 2대 에 IBM PC 1EA 에 HDMI CABLE 과 기타 조명 제어을 USB 을 통해서 DMX 신호 로 이용해서 LED Muli Par 70W - 11SET 을 control & 메모리을 셋팅 하엿습니다.
video 은 UHD 영상지원은 영상 소스에 따른 비용 지출이 커서 FULL HD 버전 급으로 편집 한후에 2개의 스크린에 2대의 프로젝터을 통해서 1개의 화면으로 맞추는 VIDEO MAPPING작업을 레이식 으로 해서 CUE or Scene 으로 메모리 작업 을 해서 AUTO PLAYER 가 되도록 SETTING 한후에 비 전문가 운용이 가능 하도록 설치 완료 하엿습니다.
 |
| SCENE 메모리 작업 |
 |
| AUTO PLAYER |
단순히 컴퓨터의 전원 ON/OFF 을 하면서 ON시에 부팅 후 자동으로 MADMAPPER S/W 자동 실행을 하는것을 마무리 하면서 실행 하는 기간중에 영상의 시간 과 조명 연출 scene 의 정확인 start 하는 지 점검 하엿지만 이상없이 동작이 되는것을 확인 하엿습니다.
 |

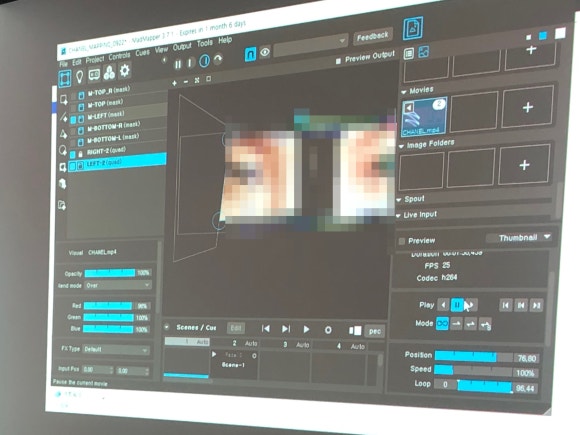

| 매핑작업과정 과 CUE ,SCENE 메모리작업 |
 |

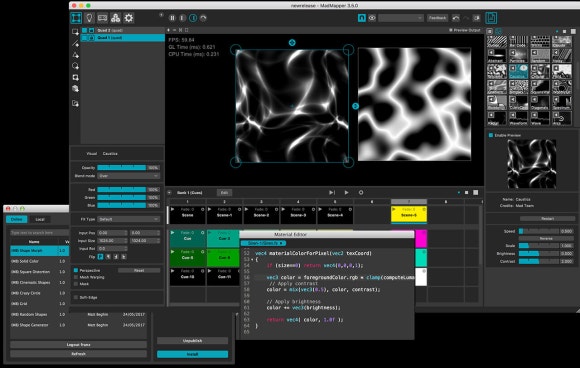

| MAPPING LAYER 작업 |
비디오영상 과 음향 ,DMX 을 이용해서 LED BAR / LED FIXTURE 기구들을 같이 제어 해서 Time schedule을 통해서 Auto Player 가 가능 하게 되엇습니다.
기타 문의는 010-3223-4576 으로 주세요.
