광야 아트 센터 무대기계 및 무대조명 리모델링

2019년도 여름에 압구동에 있는  광야아트센터 ..약 8여년동안 공연을 하지 않아 빈 공간이 되엇던 예전의 청담 아트홀 ( 압구정 로데오)이 사단법인 주님의 작품에서 이 곳에서 기독교 뮤지컬 전용 극장으로 변모 하게 위해 기존의 무대기계 의 보수 및 Apron 바텐 과 Ceiling 바텐의 2개을 추가 하며, 기존 무대조명 배선 의 신규로 설치 하여 전체 무데조명 번호을 재조정 하엿습니다.

​

첫 공사의 시작은 현장 파악 과 앞 으로 공정에 맞는 순서 등을 파악 하고 ,

​

기존의 무대조명 라인 과 무대기계 의 보수 부터 시작 하엿습니다.

무대조명 콘솔 ETC

오디오 믹서

무대조명 RD 판넬

ETC SENSOR 96 디머

역시 ETC사의 SENSOR 96 회로 가 2개의 랙 있습니다.

아직까지 성능이 유지 하는 장비 ㅡ그 품질의 우수함을 입증 한 장비 입니다

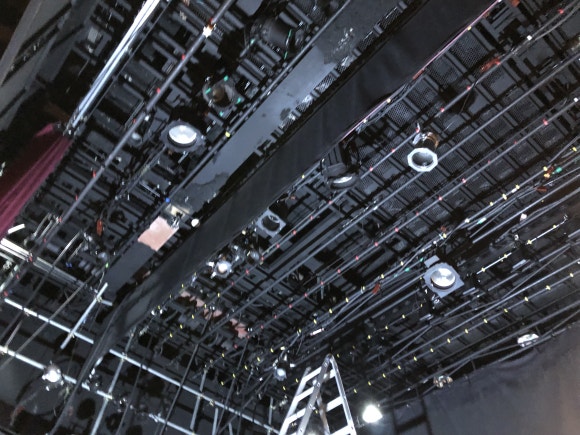

무대상부 바텐과 조명장비

청담아트홀은 96회로의 ETC 사의 Sensor 96 Large rack 2개로 전체 192회로 멀티 케이블 로 연결 해서 무대안의 공간에는 바텐을 셋트 나 조명 바텐으로 사용 할 수 있는 블랙 박스 형태의 공연장 입니다.

무대바텐 CONROL CONSOLE

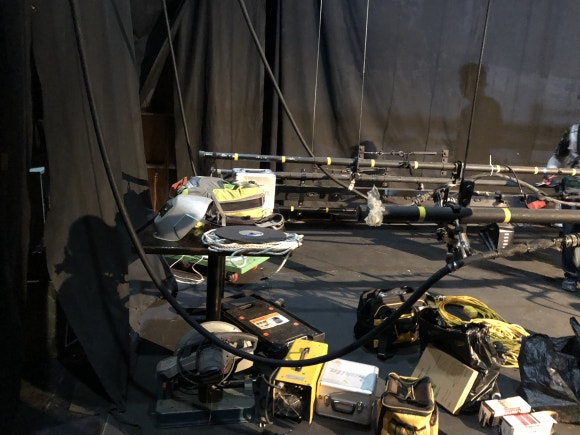

조명바텐 하강후  분해작업전

무대바턴 상하  점검

Upper light 바텐 과 모든 멀티케이블 , 이 케이블을 철거 하면서 무대창고에 조명등을 보관 하여 사용이 가능 한지 보수도 같이 하엿습니다.

조명창고 정리 작업

무대조명기구에는 일본 마루모 1.KW F spot 와 ETC사의 SOURCE FOUR 엘립소이드 ,P64 LIGHT 가 있엇으며 ,그리고 Sensor dimmer module이 그동안 먼지쌓여 있던 것을 제거 하고 기존 조명 라인을 철거 하면서 Hot 라인과 Neture 라인을 분리 확인 작업을 하엿습니다.

ETC ,SENSOR DIMMER RACK

DIMMER MODULE -디머모듈

새로운 조명라인을 RACK 1 & 2 에서 배선을 하는 작업을 하면서 기존의 회로에 점검을 하면서 객석조명을 전면 교체 하고 DMX 라인 과 DIRECT 회로의 배선작업을 하엿습니다.

​

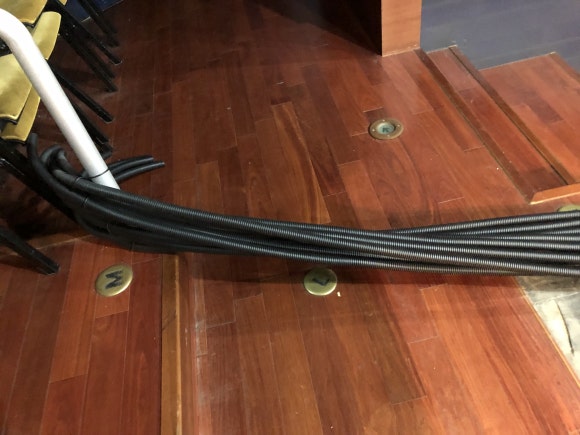

배관 작업까지 완료 Apron batten 과 씰링 라이트 전동 바텐을 설치 을 하엿습니다.

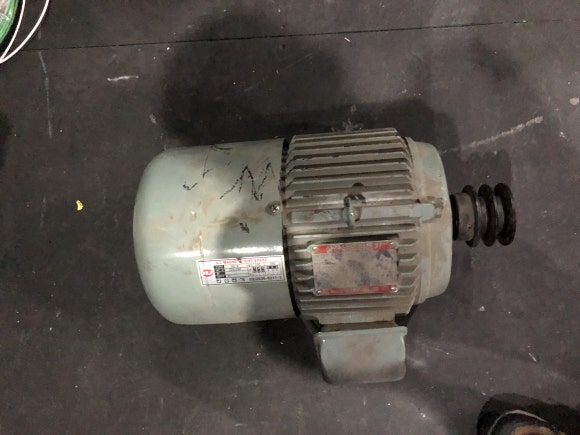

기존 모터중 수리불가 제품 ,철거중



모터철거 및 와이어 철거 사진

모터의 반입 사진 들과 모터 분해작업 한 후에 이동작업 을 하엿던 사진 입니다.

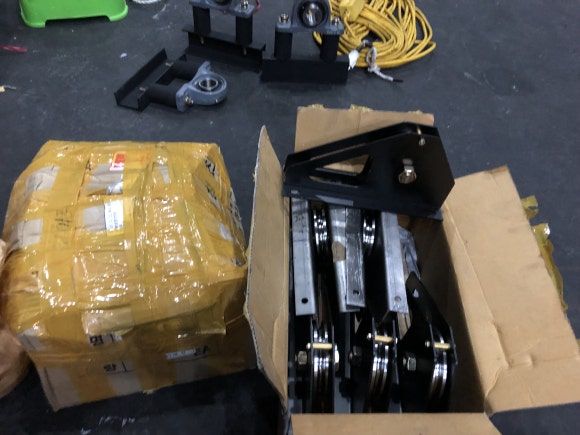

신규 전동 모터반입 사진

모터 베이스 에 맞는 잔넬 작업 및 Roller 포인트 작업 사진 과 모터 설치 후 의 등 가장 무게가 큰 모터 이동 및 장착을 하는 부분

조명 라인 과 DMX 라인 , Direct 회로 그리고 Fly Duct 회로 등 작업등 마무리 작업 을 하는데.. 외이어 교체 및 턴버클 교체 등으로 노후화 된 부분을교체 작업을하엿습니다.

와이어 교체

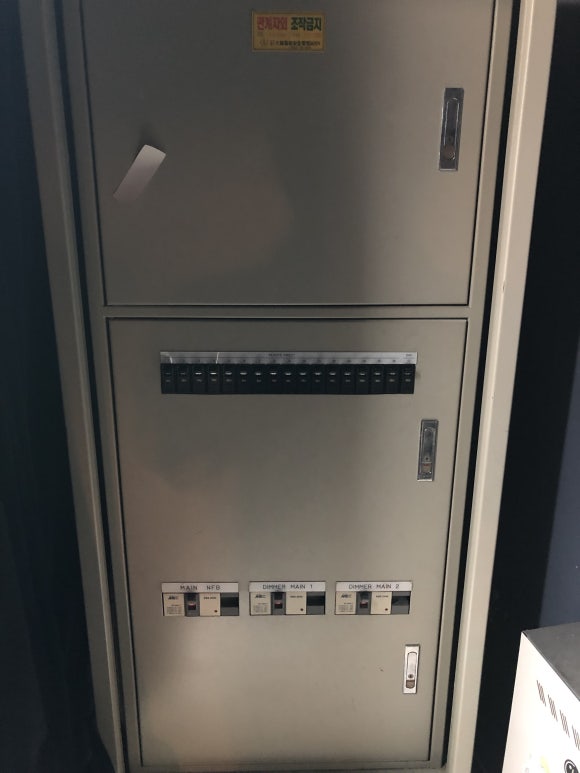

R/D 판넬

신규 모터 제어 콘솔 판넬

전동모터 판넬

무대 벽부형 조명 판넬

이것으로 차후 DMX 분배기 와 LED 무빙장비 들을 설치시에 DMX 신호 제공을 할 수 있게 하엿고.. 객석 조명도 디밍이 가능한 LED 램프도 설치 하엿습니다..
