멀티 19 핀 컨넥터 제작 방법( MULTI 19 PIN )

멀티 19핀 은 미주 나 유럽에서 자주 사용하는 컨넥터 입니다.

최근에는 무대조명 을 하시는분들은 아시는것 이겟지만.

LG ART CENTER    에서 멀티 19핀의 장점을 잘 사용 하고 있는 한국의 공연장 드물지요.

국내 많은 공연장에서 사용하는 멀티 19핀은 대부분 보조용 무대 조명 라인으로 사용하지만.

둥국대 이해랑 예술극장 과 LG ART CENTER 만큼 대부분의 회로가 멀티 19 핀 으로 무대조명 라인을 시설 한곳은  손꼽아 몇곳이 없습니다.

멀티 19 핀은 국내엣 많이 알려 져 있는 회사는 미국의 TMB 사 , 대만의 KUPO , 제품의 멀티 19 핀을 사용 합니다.

멀티핀은 솔더링 ( SOLDERING TYPE ) 이 단가가 저렴 합니다. 크림 (CRIMP )타입 단가 솔더링 타입 보다는 비싸지만  ,멀티 케이블과 멀티핀을 제작시에는 CRIMP TYPE 멀티핀을 추천 합니다.

솔더링 타입은 제작 방법이 아주 고 난이도 필요한 기술이 필요 하지만.

크림트 타입은  크림프 전용 공구만 있으면 누구나 쉽게 제작 할수 있습니다.

그러면  KUPO 사의 멀티핀 과 미국 TMB 사 제품의 PROCABLE 12/18( 회로당 3KW) 제작 을 사진을 첨부해서 설명 하겟습니다.

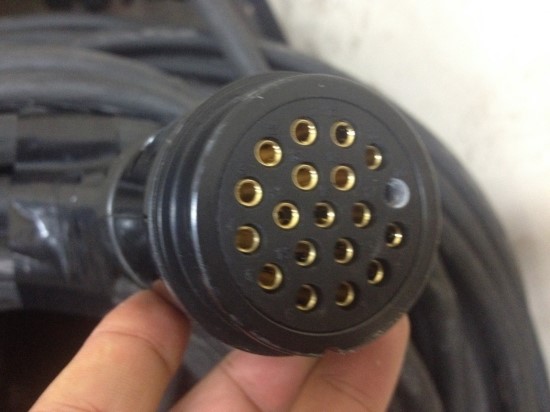

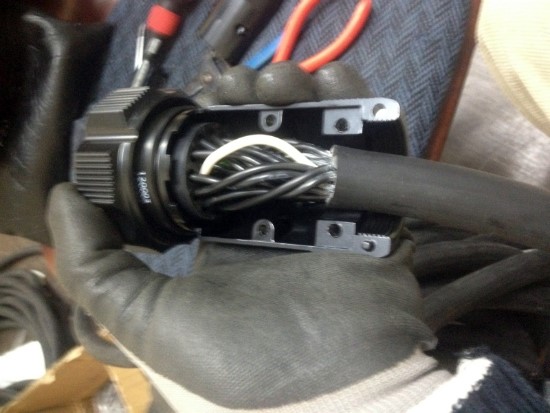

우선 불량이 난 멀티핀 사진 부터 올리고

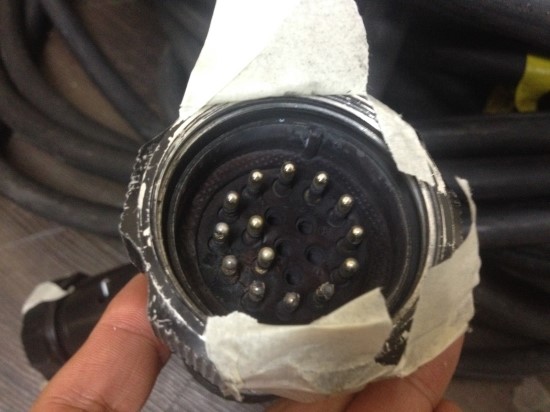

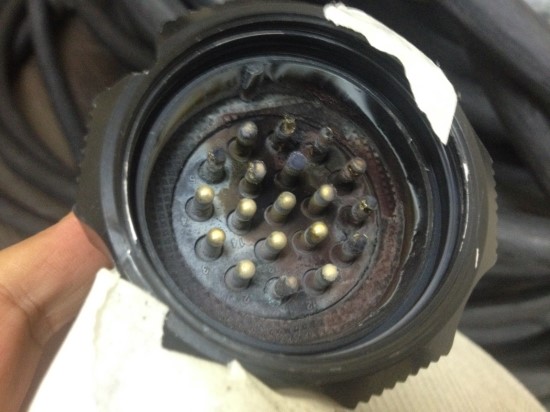

멀티핀의 회로내 short 로 인한 불량사진

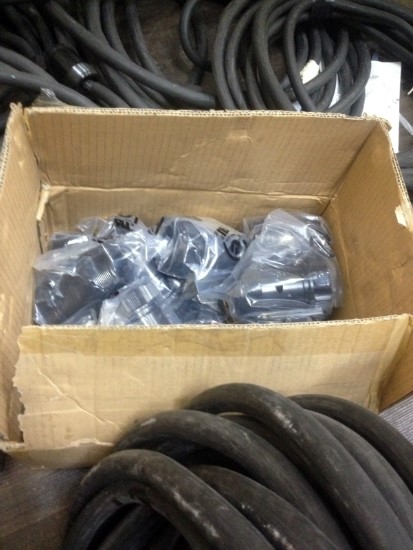

이제  다시 교체 하는 사진 올립니다.

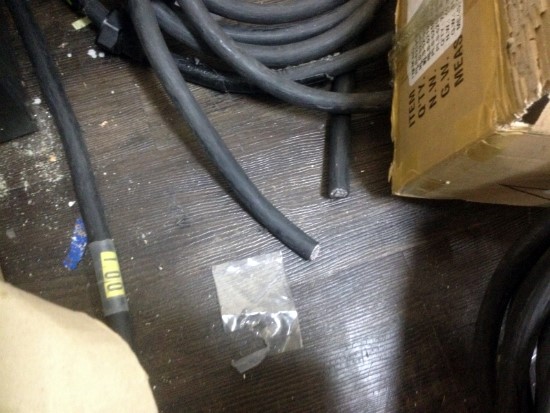

우선 멀티 케이블을 약 12CM 정도 표피을 절게 한후에

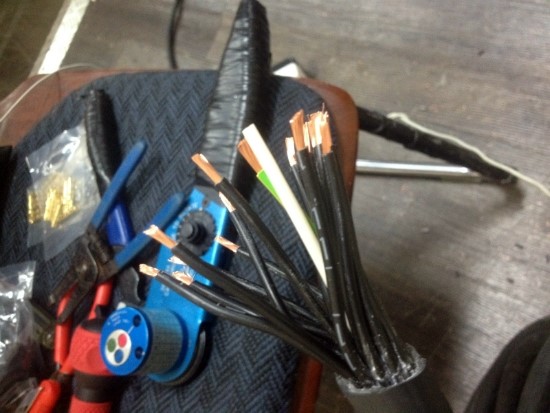

케이블 절단후 pin 작업

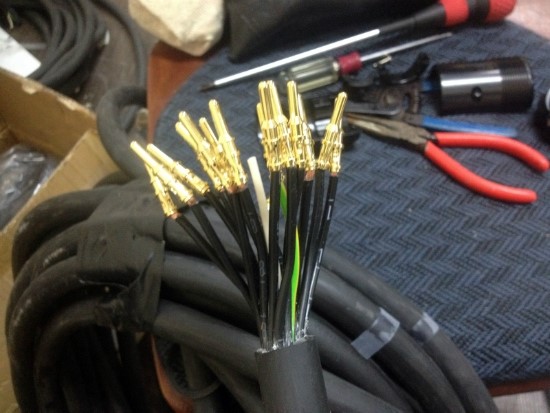

멀티핀 핀 완성 후

조립 과정

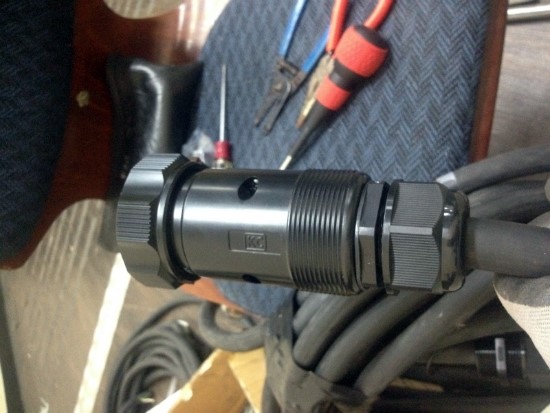

교체 조립 사진

상기 와 같은 순서로 교체 하시면 됩니다.

멀티핀이 solder 타입 과 pin 타입이 있지만 교체가 용이한 것은 pin 타입의 멀티핀을 추천 합니다.
